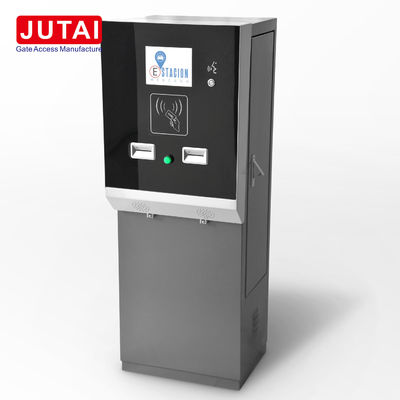

Otopark Giriş/Çıkış Bilet Kutusu Ürün Açıklaması

1. Ürün Tanıtımı

Temel Özellikler

• Çift Dağıtıcı/Toplayıcı Tasarımı: Girişte, kart kapasitesini iki katına çıkaran ve manuel iş yükünü azaltan çift kart dağıtıcıları bulunur. Çıkış, bir toplayıcı arızalansa bile sürekli çalışmayı sağlayan çift kartlı toplayıcılarla donatılmıştır.
• Kullanıcı dostu Operasyon: Kart verme ve toplama butonlarının yanı sıra slot aydınlatması da sağlanmıştır. Sesli komutlar ve görüntü ekranları süreç boyunca sezgisel rehberlik sunar.
• Araç Algılama: Çift zemin sensörü sistemi, hassas tarife hesaplaması için motosikletler ve küçük araçlar arasında doğru bir şekilde ayrım yapar.
• İnterkom Yeteneği: Yerleşik interkom düğmesi ve mikrofon, yazılımla LAN interkomunu destekleyerek ek interkom sistemlerine olan ihtiyacı ortadan kaldırır ve maliyetleri azaltır.
• Kapı Durumu İzleme: Kapı geri bildirim arayüzü, yönetim yazılımında kapı durumunun ve çevre bağlantılarının gerçek zamanlı görselleştirilmesine olanak tanır.
• Zorlu Koşullarda Güvenilir: Endüstriyel sınıf tasarımıyla -40°C ile 85°C arasındaki sıcaklıklarda stabil çalışarak 7/24 performans sağlar.
• Kolay Ağ Entegrasyonu: RJ45 arayüzü LAN'a kesintisiz bağlantı sağlar. Sunucunun IP adresi yapılandırıldıktan sonra yönetim yazılımına otomatik olarak bağlanarak kurulumu ve devreye almayı basitleştirir.

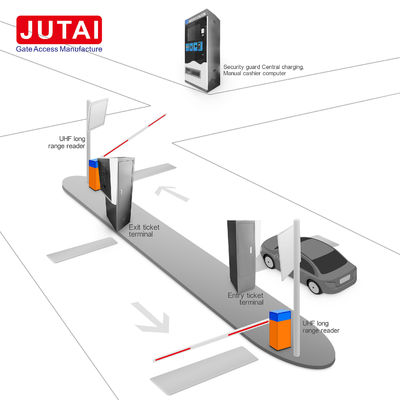

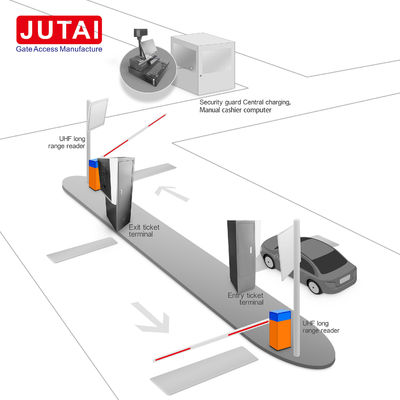

Uygulama Senaryoları

2. Ürün Özellikleri

Donanım Özellikleri

Kablolama Yöntemi

Kablolama Notları

• Bilet kutusunun iç kablolaması karmaşıktır ve fabrikada önceden tamamlanmıştır. Sağlanan şema yalnızca harici cihaz bağlantısını gösterir.
• Toprak indüksiyon döngüsünün kablolamasını yaparken, bükümlü çift toprak algılama sensörüne bağlanırken bükümlü çift prensibine sıkı sıkıya bağlı kalın. Bunun yapılmaması hatalı araç tespitine yol açabilir.
• Diyagramdaki kablolama arayüzü konumları gerçek cihazla eşleşmiyorsa, gerçek cihazın kablolama konumlarına ve etiketlerine bakın.

Ürün Boyut Diyagramı

3. Dahili Bileşen Özellikleri

Kontrolör (PM - 900)

• Temel Özellikler:
  • -40°C ila 85°C arasında kararlı çalışma için, sistem çökmelerini önleyen bir gözlemciyle endüstriyel sınıf yapı.
  • Hızlı iletişim ve rahat kablolama için yüksek hızlı TCP/IP arayüzü.
  • Çeşitli programlama dillerinde kolay işlev çağrıları için bir DLL sağlar.
  • Çeşitli endüstri gereksinimlerini karşılamak için çoklu iletişim arayüzleri.
  • 5 - 24V LED ışıklar için üç ışık kontrol çıkışı.
  • Gerçek zamanlı araç tipi tespiti için üç toprak endüksiyon girişi.
  • Farklı işlemler için üç düğme girişi.
  • Eş zamanlı kapı çalışması için izolasyonlu çift kapı kontrolü.
  • Geçit durumunu izlemek için izolasyon girişli çift geçit geri bildirimi.
  • Çift kart dağıtıcı/toplayıcı arayüzleri.
  • Sıfırlama, varsayılan ayarların geri yüklenmesi ve zorunlu yükseltme için çok işlevli düğme.
  • IP adresi değişiklikleri için arka uç web sayfası erişimi.
  • Özelleştirilebilir iletişim bağlantı noktası numaraları.
  • Harici LED ve LCD ekranları destekler.
  • Çevrimiçi veya SD kart tabanlı yükseltmelere izin verir.
  • Verimli ısı dağılımı ve çekici bir görünüm için lazer baskılı alüminyum kabuk.

LCD Ekran (JTNP - DWT80600T080_09WN)

• Ana Özellikler:
  • -30°C ila +70°C çalışma sıcaklığı aralığına sahip, kutunun iç ortamına uygun endüstriyel tasarım.
  • Güneş ışığında görünürlük ve geniş görüş açısı için 900nit ultra yüksek parlaklık.
  • Güç kapalıyken veri saklama ve açılışta otomatik zaman kurtarma özelliğine sahip dahili RTC saati.
  • Geceleri enerji tasarrufu sağlayan 64 seviyeli ayarlanabilir arka ışık parlaklığı.
  • Kaliteyi sağlamak için fabrikadan çıkmadan önce 24 saat dinlendirilir.

Kart Verici (JTNP - 820M)

• Ana Özellikler:
  • Zorlu ortamlarda dayanıklılık için endüstriyel tasarım.
  • Güvenilir kart dağıtımı için sürtünmeli saç kart mekanizması.
  • Kararlılık için donanım gözlemcisi ve yerleşik mikro gerçek zamanlı işletim sistemi.
  • Süreci hızlandırmak için ön düzenleme kartı işlevi.
  • Düşük kart, boş kart ve arızalar için otomatik alarmlar.
  • Hata alarmlarından sonra otomatik sıfırlama.
  • RS232 ve I/O seviye kontrol arayüzleri.
  • Dolu kart alarmı ile yüksek kart geri dönüşüm kapasitesi.
  • Kart kaybını önlemek için geliştirilmiş güvenlik kurtarma.
  • Esnek kapasite için istiflenebilir kart kutusu tasarımı.
  • Ayarlanabilir kart kalınlığı.
  • Kolay bakım için kayar ray kurulumu.
  • Doğruluk ve kalite için tam kalıp üretimi.

Kart Alıcısı (JTNP - 615P)

• Ana Özellikler:
  • Tıkanma veya zaman aşımı durumunda esnek kart işleme seçenekleri.
  • Ayarlanabilir kart tanıma zaman aşımı ayarları.
  • Ana bilgisayara sinyal sağlayabilir.
  • Yanlış durum sesli ve ışıklı alarm.

Kağıt Bilet Yazıcısı (JTNP - DYJ - ZJT01/NP - DYJ - ZZB01)

• Ana Özellikler:
  • 1x'ten 7x'e kadar yazı tipi büyütme.
  • 1 milyondan fazla kağıt kesimiyle uzun ömürlü kesici.
  • Yazıcı durumunu izlemek için çoklu sensörler.
  • Ayarlanabilir piksel boyutuyla barkod ve QR kod yazdırmayı destekler.
  • Yerleşik karakter kütüphaneleri.
  • Kolay bakım için USB veya RS232 IAP güncellemesi.

IC Kart Okuyucu (JTNP - RW102)

• Ana Özellikler:
  • -40°C ila 85°C arasında sürekli çalışma için endüstriyel sınıf tasarım.
  • TypeB için özelleştirilebilen TypeA protokolü M1 kartını okur.
  • Geliştirme için SDK'lı RS232 iletişim arayüzü.
  • Uyumluluk için çok delikli tasarım.

Bilet Kutusu IC Kart Okuyucusu (JTNP - RW101)

• Ana Özellikler:
  • -40°C ila 85°C arasında stabil çalışma için endüstriyel sınıf tasarım.
  • TypeB için özelleştirilebilen TypeA protokolü M1 kartını okur.
  • Geliştirme için SDK'lı RS232 iletişim arayüzü.
  • Uyumluluk için çoklu sabit delik tasarımı.
