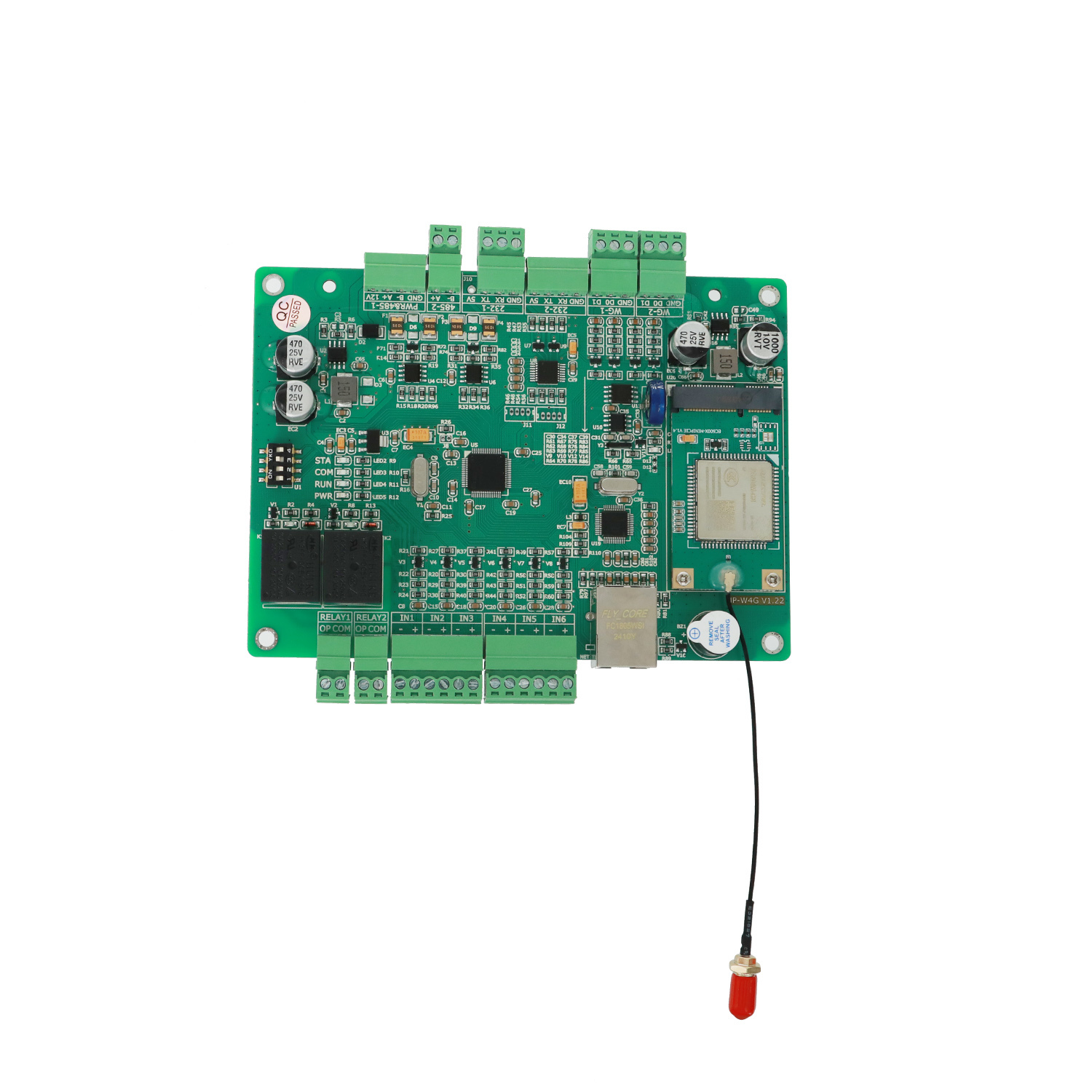

Otomatik Başarısızlık ile W4G 4G LTE & Ethernet Çift Ağ Park Kontrolörü
| Place of Origin | China |
|---|---|
| Marka adı | JUTAI |
| Model Number | W4G |
| Belge | W4G.pdf |
| Minimum Order Quantity | 1 |
| Fiyat | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
Ürün ayrıntıları
| Çekirdek İşlemci | Gerçek Zamanlı Gömülü İşletim Sistemi çalıştıran ARM Cortex-M3 Yüksek Hızlı İşlemci | Çalışma Gerilimi | DC 12V (ters bağlantı korumalı) |
|---|---|---|---|
| Çalışma Sıcaklığı | -40°C ila +85°C | Ağ İletişimi | Çift mod: 4G LTE (Entegre modül) ve Ethernet (10/100M uyarlanabilir) |
| Ağ Yedekliliği Mantığı | Otomatik yük devretme: Ethernet önceliği -> Ethernet arızalanırsa 4G'ye geçin -> Kurtarma | Yukarı Bağlantı/İndirme Hızı | Ethernet: 300 KB/s'ye kadar; 4G: 100 KB/s'ye kadar (ağa bağlı) |
| Röle Çıkışı | 2 Kanal, kuru kontak izoleli, Yük kapasitesi: 250VAC/10A veya 30VDC/10A | Dijital Giriş (IO) | 6 Kanal, yalıtımsız, izin verilen voltaj aralığı: 0-5V |
| Seri Arayüzler | 2 x RS232, 2 x RS485 (Baud hızı: 4800-115200bps, korumalı) | Wiegand Arayüzü | 2 Kanal, Wiegand 26/34 adaptif desteği |
| Desteklenen Kamera Protokolleri | Ethernet (Zhixin, Zhenshi) aracılığıyla doğrudan fotoğraf gönderme; RS485 (Zhixin, Zhenshi, Qianyi) | Yerleşik Özellikler | Pil yedeklemeli Gerçek Zamanlı Saat (RTC), büyük kapasiteli çevrimdışı veri depolama, ETC okuyucu pr |
| Geliştirme Modu | Bulut Bağlantısı (MQTT SDK aracılığıyla önerilir) ve Yerel Kullanım (yerel donanım denetleyicisi ola | Fiziksel Boyutlar (U*G*Y) | 145mm * 105mm * 15mm |
| SIM Kart Türü | MikroSIM (1,8V/3,3V uyarlanabilir) | Uzaktan Yönetim | Over-The-Air (OTA) ürün yazılımı ve dosya güncellemelerini destekler |
| Vurgulamak | W4G Park Kontrolörü,Çift Ağlı Park Kontrolörü,Ethernet Park Kontrolörü |
||
Ürün Açıklaması
Otomatik Başarısızlık ile W4G 4G LTE & Ethernet Çift Ağ Park Kontrolörü
JUTAI W4G Serisi Denetleyicisi, akıllı park ve erişim kontrol sistemleri için tasarlanmış endüstriyel sınıflı akıllı bir çekirdek cihazıdır.4G LTE ve Ethernet çift ağ yedekliliğini entegre ederek fiziksel hatlara dayanan geleneksel sistemleri çözüyorYüksek hızlı bir ARM Cortex-M3 işlemcisi, zengin arayüzler ve çevrimdışı işletim yetenekleriyle donatılmıştır.Bulut platformları arasındaki iletişim için güvenilir bir "merkezi merkez" olarak hizmet verir, yerleşik cihazlar (kameralar, engeller, dedektörler) ve çevresel ekipmanlar, otoparkların, kapalı toplulukların ve endüstriyel erişim senaryolarının 24 saat sabit çalışmasını sağlar.
Temel Teknik Parametreler
| Kategorisi | Anahtar parametreler | Spesifikasyon |
|---|---|---|
| Enerji ve Çevre | Çalışma Voltajı | DC12V (geri bağlantı koruması ile) |
| Çalışma akımı | 2A MAX (4G veri aktarımı sırasında anlık akım) | |
| Çalışma sıcaklığı | -40°C ~ +85°C (sorunlu nem < 80%, donmaz) | |
| Boyutlar (L × W × H) | 145 mm × 105 mm × 15 mm | |
| Montaj deliği boşluğu | 135 mm × 95 mm | |
| Çift Ağlı İletişim | Birincil Ağ | 4G LTE (dahili modül, MicroSIM kartını destekler, 1.8/3.3V gerilim uyarlayıcı) |
| Yedekleme / Tercih edilen Ağ | Ethernet (10/100M uyarlanabilir, izole edilmiş, otomatik kutupluk tersini desteklemez) | |
| Veri oranı | Ethernet: Max 300KB/S; 4G: Max 100KB/S (ağ koşullarına bağlı olarak) | |
| Ağ Mantığı | Otomatik geçiş ve geri dönüş: Ethernet'in öncelikli kullanımı, arıza durumunda otomatik olarak 4G'ye geçiş, kurtarıldıktan sonra geri dön | |
| Desteklenen Protokoller | MQTT (bulut doklama), TCP/IP, ETC okuyucu protokolü, yazıcı kontrol protokolü | |
| Kontrol ve Arayüzler | Relay çıkışı | 2 kanal (ayrılıklı normal açık temas), yük kapasitesi: 250VAC 10A / 30VDC 10A |
| IO Giriş | 6 kanal (izole edilmemiş, 0-5V arasında izin verilen gerilim aralığı) | |
| Seriel Arayüzler | 2x RS232, 2x RS485 (baud hızı 4800-115200bps, ESD ve nabız koruması ile) | |
| Erişim Kontrolü Arayüzü | 2x Wiegand arayüzleri (Wiegand 26/34 uyumlu) | |
| Entegrasyon ve Depolama | Uyumlu Kameralar | Ethernet: Zhixin, Zhenshi (fotoğraf gönderme); RS485: Zhixin, Zhenshi, Qianyi (lisans plakası verileri) |
| Gemi Özellikleri | RTC (elektrik arızası yedekleme ile gerçek zamanlı saat), büyük kapasiteli çevrimdışı veri depolama, LCD sürücüsü | |
| Gelişim Modları | Bulut doklama (önerilen, MQTT + SDK); Yerel kullanım (PC yazılım kontrolü) | |
| Uzaktan Yönetim | Güncelleme Desteği | Ağ üzerinden sabit yazılım ve dosya güncellemeleri |
Ana fonksiyonel avantajları
1. Çift Ağ Bırakma ve Otomatik Başarısızlık
- Ağ kesintisi yok:Otomatik olarak Ethernet ve 4G ağları arasında geçiş yapar. Fiziksel hatlar hasar görürse veya Ethernet arızalanırsa, sürekli sistem çalışmasını sağlamak için anında 4G'ye geçer.
- Maliyet optimizasyonu:Ağ yeniden kurulduğunda Ethernet'e döner, 4G veri tüketimini en aza indirir ve işletme maliyetlerini azaltır.
- Sabit sinyal garantisi:4G modülü, mobil telefon ağı kapsamını destekler ve mobil sinyali mevcut olduğu sürece normal çalışmayı sağlar.
2Kapsamlı Cihaz Entegre Merkezi
- Kamera entegrasyonu:Doğrudan Ethernet (fotoğraf gönderilerini alır) veya RS485 (lisans plakası verilerini alır) aracılığıyla ana akım LPR kameralarına bağlanır ve ek dönüştürücülerin gerekliliğini ortadan kaldırır.
- Periferik kontrol:Bariyerleri, ışıkları ve yazıcıları röleler aracılığıyla kontrol eder; döngü dedektörlerinden IO girişleri aracılığıyla araç varlığını okur; Wiegand arayüzleri aracılığıyla kart okuyucularını bağlar.
- Genişletilmiş uyumluluk:ETC okuyucu analiz protokollerini ve LCD ekran kontrolünü destekler, çeşitli otopark fonksiyonel gereksinimlerine uyarlanır.
3. Çevrimdışı İşlem ve Veri Bütünlüğü
- Bağımsız çalışma yeteneği:Dahili RTC ve büyük kapasiteli bellek, ağ bağlantısı olmadan bile önceden depolanan beyaz listeler ve yapılandırmalar ile normal çalışmayı sağlar.
- Çevrimdışı veri depolaması:64 küçük boyutlu görüntü depolama kapasitesi ile plaka tanıma kayıtlarını, erişim günlüklerini ve resimleri yerel olarak kaydeder.
- Otomatik senkronizasyon:Tüm çevrimdışı verileri ve görüntüleri ağ kurtarılmasından hemen sonra bulutta yükler, tam denetim izlerini ve veri kaybını garanti eder.
4Standart Bulut Entegrasyonu (MQTT)
- Basit bir bağlantı:İletişim için JSON-over-MQTT protokolünü kullanır, sağlanan SDK ile özel veya üçüncü taraf platform entegrasyonunu destekler.
- Tam olay kapsamı:Cihaz kalp atışlarını, plaka tanımalarını, QR kod taramalarını ve IO durum değişikliklerini rapor eder; bariyer kontrolü, görüntü mesajlaşması ve beyaz liste güncellemeleri için uzaktan komutları destekler.
- Güvenli ve güvenilir:QoS 1 iletişim kalitesi, istikrarlı veri iletimi için GBK kodlaması ile mesaj teslimatını sağlar.
5Endüstriyel Güvenilirlik ve Kolay Bakım
- Zorlu çevreye adapte olmak:-40 °C ~ +85 °C aşırı sıcaklıklarda, ESD ve arayüzler için darbeler koruması ile istikrarlı bir şekilde çalışır.
- Düşük bakım maliyeti:Cihaz durumunun uzaktan izlenmesi (signal gücü, sıcaklık, veri kullanımı) ve firmware güncellemeleri, yerleşim yerindeki ziyaretleri azaltır.
- Güçlü donanım tasarımı:Ters bağlantı koruması, aşırı akım koruması ve dayanıklı bileşenler, 24 / 7 sürekli çalışmayı sağlar.
Uygulama Senaryoları
- Akıllı otoparklar ve garajlar:Giriş / çıkış istasyonları için temel denetleyici olarak hizmet verir, LPR kameralarını, bariyer kontrolünü ve ödeme sistemi bağlantısını entegre eder.
- Kapalı Topluluklar ve Konut Kompleksi:Yerel beyaz listeleri, ziyaretçi geçici erişimini ve teslimat aracının giriş / çıkışını yönetir.
- Ticari ve perakende park yeri:Ücretli otopark, aylık kart yönetimi ve QR kodu ödeme istasyonlarıyla entegrasyonu kolaylaştırır.
- Endüstriyel ve lojistik parkları:Kamyon ve yetkili personelin erişimini kontrol eder, giriş/çıkış saatlerini kaydeder ve depo yönetim sistemleriyle entegre olur.
- Ücret istasyonları ve otoban erişimi:ETC protokolü entegrasyonunu destekler, yol ücretleri toplama senaryolarında kritik iletişim için çift ağ garantisi ile.
Neden W4G Çift Ağı Park Kontrolörü'nü seçiyorsunuz?
- Tek bir hata noktasını ortadan kaldırır:Ethernet ve 4G arasındaki otomatik hata geçiş, gelir ve güvenliği koruyan %100 sistem çalışma süresini sağlar.
- Sistem mimarisini basitleştirir:Ayrı ağ anahtarları, 4G yönlendiricileri ve PC tabanlı yazılımları değiştiren birden fazla iletişim arayüzü ve kontrol mantığını entegre eder.
- Geleceğe Güvenilir ve Ölçeklenebilir:Açık MQTT protokolü ve standart arayüzleri, çoklu sitelerde ölçeklenebilen IoT platformlarına entegrasyonu destekler.
- Maliyet Verimliliği:Çevrimdışı veri depolaması gerçek zamanlı ağ bağımlılığını azaltır; otomatik ağ geçişleri veri maliyetlerini optimize eder.
- Kanıtlanmış uyumluluk:Genel akım LPR kameraları, ETC okuyucuları ve çevresel cihazlarla çalışır, sistem entegratörleri için entegrasyon risklerini azaltır.
